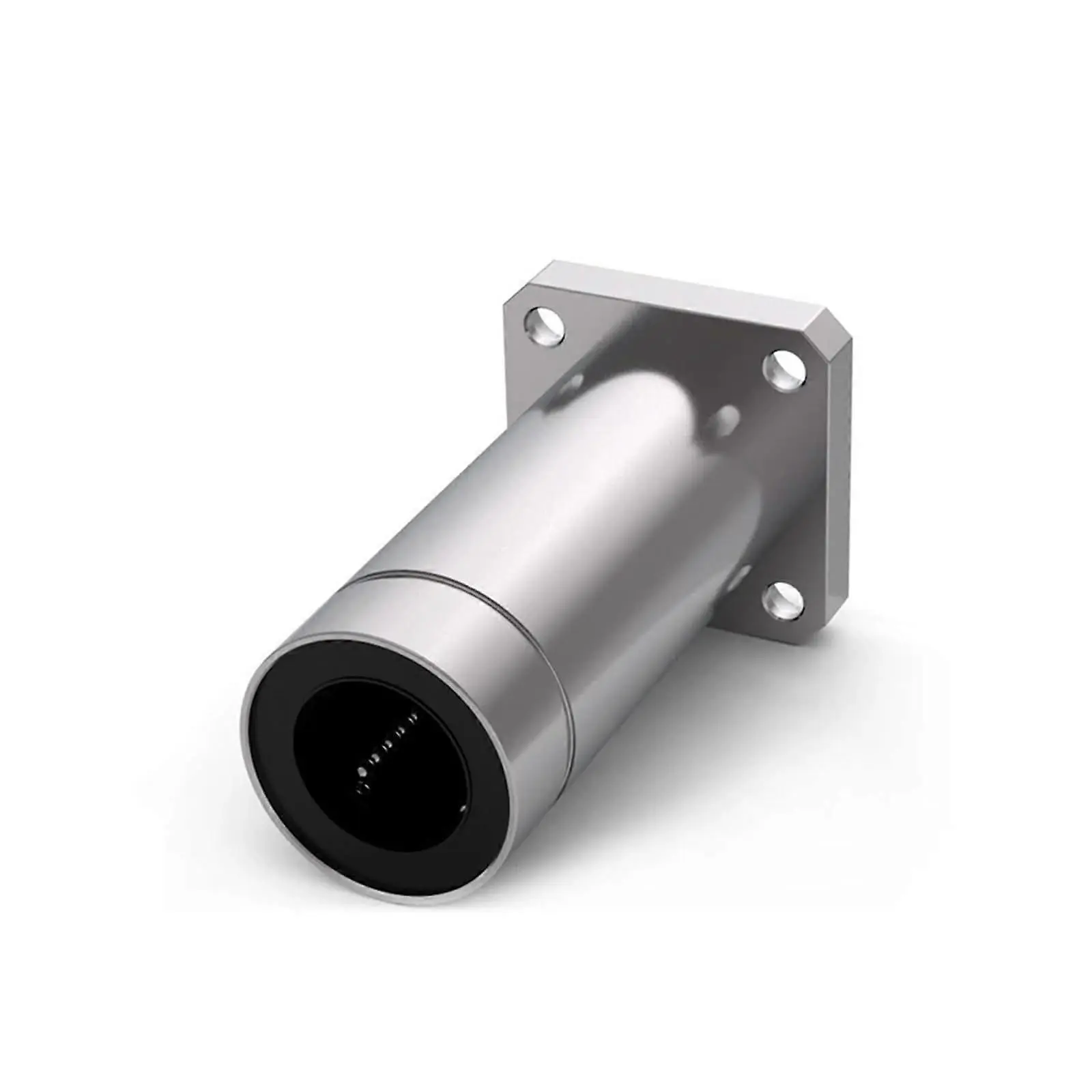

LMK16LUU линейный подшипник с фланцем

LMK16LUU — линейный подшипник с квадратным фланцем для точного поступательного перемещения по валу диаметром 16 мм. Он подходит для узлов, где важны стабильность хода, низкое трение и удобный монтаж в раме или на плите. Такой формат часто применяют в 3D-принтерах, станках с ЧПУ, плоттерах, измерительных и режущих установках, где требуется надежная работа направляющей системы 🔩.

Характеристики товара

• Тип: линейный подшипник с квадратным фланцем

• Модель: LMK16LUU

• Внутренний диаметр (d): 16 мм

• Внешний диаметр (D): 28 мм

• Длина (L): 70 мм

• Посадочный допуск отверстий: H7

• Максимальная скорость перемещения: 5 м/с

• Диапазон рабочих температур: от −20°C до +80°C

• Коэффициент трения: 0,001 – 0,005

Описание линейного подшипника LMK16LUU

Линейный подшипник LMK16LUU используется в высокоточных системах перемещения и рассчитан на плавное скольжение по валу с минимальным сопротивлением. За счет конструкции с фланцем его удобно фиксировать в посадочном месте, а продолговатый корпус помогает получить устойчивое направление движения в составе линейного узла ⚙️.

Корпус выполнен из подшипниковой стали, что способствует хорошей износостойкости при регулярной эксплуатации. Клетка изготовлена из пластика, а двусторонние резиновые уплотнения защищают внутренние дорожки от пыли и загрязнений. Это особенно важно для оборудования, которое работает в мастерской, производственной зоне или внутри механики с мелкой стружкой и пылью.

Фланцевое исполнение удобно в тех случаях, когда подшипник нужно быстро и точно закрепить на панели, пластине или корпусной детали. Квадратный фланец упрощает установку и помогает аккуратно интегрировать подшипник в кинематику станка, принтера или другого механизма. При правильном подборе вала и посадки можно получить плавный ход без лишнего люфта и с предсказуемым поведением узла в работе.

Где применяется LMK16LUU

Эта модель востребована в проектах, где используется линейное перемещение по круглому валу диаметром 16 мм. Подшипник подходит для ремонта, модернизации и сборки оборудования, в котором важны точность перемещения, повторяемость движения и стабильная механика 📐.

• 3D-принтеры и самодельные CNC-проекты;

• станки с ЧПУ и вспомогательные оси перемещения;

• плоттеры, гравировальные и режущие установки;

• измерительное оборудование;

• различные механизмы автоматизации, где применяются линейные валы.

Если в конструкции уже предусмотрен подшипник формата LMK с квадратным фланцем, модель LMK16LUU позволяет сохранить совместимую геометрию крепления в рамках выбранного типоразмера. Это делает ее удобным вариантом как для первичной сборки, так и для замены изношенного узла без изменения общей концепции механизма.

Преимущества конструкции

• Высокая точность и стабильность движения.

• Двустороннее уплотнение защищает от пыли и загрязнений.

• Плавное движение без люфта.

• Долговечность и низкий уровень шума.

• Простая установка благодаря квадратному фланцу.

Для пользователей, которые собирают или обслуживают линейные механизмы, важна не только геометрия, но и удобство повседневной эксплуатации. Именно поэтому LMK16LUU интересен там, где нужно сочетание компактного крепления, стабильного хода и защищенной внутренней части. Уплотнения снижают риск попадания загрязнений внутрь, а стальной корпус помогает подшипнику сохранять рабочие свойства при длительной нагрузке 🛠️.

Также стоит учитывать температурный диапазон от −20°C до +80°C. Это позволяет использовать подшипник в разных условиях эксплуатации, если сам узел спроектирован корректно и защищен от факторов, выходящих за пределы указанных характеристик. Максимальная скорость перемещения до 5 м/с делает модель подходящей для быстрых систем линейного хода, где важна не только точность, но и динамика.

Что важно учитывать при выборе

При подборе линейного подшипника необходимо проверить диаметр вала, габариты корпуса, общую длину, тип крепления и требования к посадке. Для LMK16LUU ключевыми параметрами являются внутренний диаметр 16 мм, внешний диаметр 28 мм и длина 70 мм. Если в вашей системе используется квадратный фланец и нужен именно удлиненный формат корпуса, эта модель может быть подходящим решением.

Также полезно заранее оценить условия работы: наличие пыли, режим нагрузки, скорость перемещения и требования к плавности хода. В системах точного позиционирования состояние вала, правильная соосность и аккуратный монтаж влияют на результат не меньше, чем сам подшипник. Поэтому для стабильной работы линейного узла важно использовать качественные сопрягаемые детали и соблюдать размеры посадки.

Почему удобно купить LMK16LUU для ремонта и сборки

При ремонте оборудования часто требуется заменить подшипник на аналогичный по формату, чтобы не переделывать крепежную часть. LMK16LUU с квадратным фланцем удобен именно тем, что сочетает распространенный тип посадки с понятными размерами и назначением. Его можно использовать в качестве элемента линейной направляющей системы там, где нужно обеспечить ровное и предсказуемое движение каретки или рабочего узла.

Для мастерских, инженеров, производителей самодельных станков и владельцев 3D-принтеров такой подшипник остается востребованной позицией благодаря простоте установки и понятной механической логике. Если нужен линейный подшипник 16 мм с фланцем для точного перемещения по валу, LMK16LUU — практичный вариант для сервисной замены, модернизации или новой сборки ✅.
