Роликовая каретка 65х65 для профиля серии 2020

Роликовая каретка 65х65 для профиля серии 2020 предназначена для построения надежного и безлюфтового механизма перемещения на базе профилей 20×20, 20×40 и 20х60. Такая каретка подходит для проектов, где важны точность хода, стабильность перемещения и удобство настройки при монтаже. Она может использоваться в составе самодельных и серийных конструкций: от 3D-принтеров до лазерных и фрезерных станков. Это практичное решение для линейного перемещения, которое помогает собрать компактный и аккуратный узел без лишней сложности 🔧.

Характеристики товара

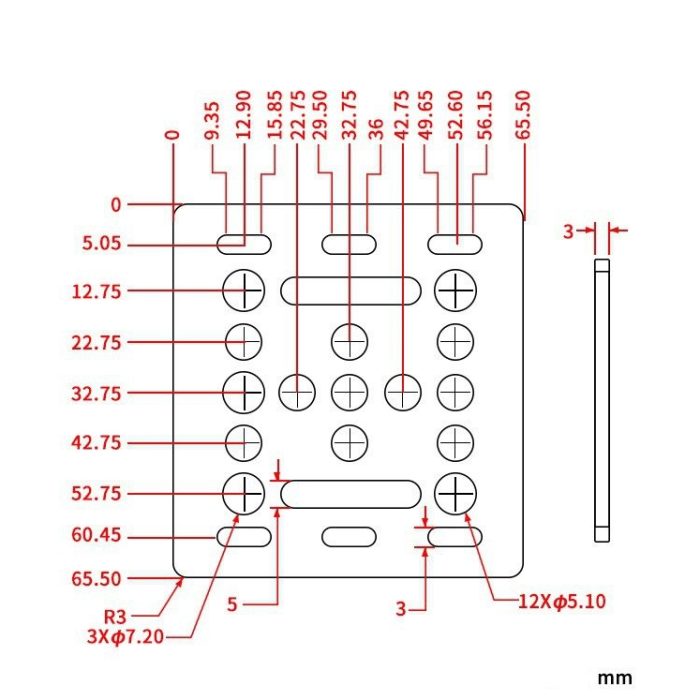

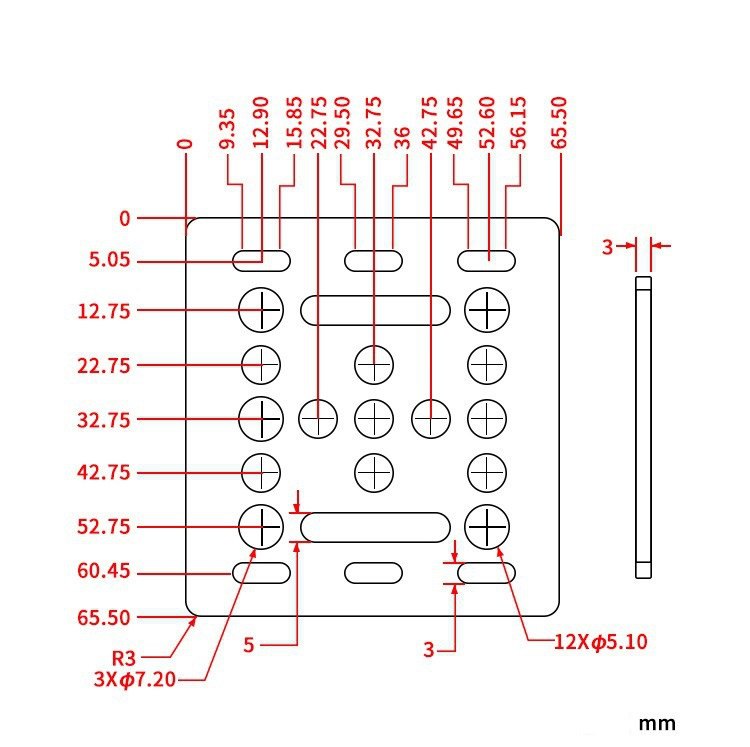

• Размеры пластины: 65.5х65.5х3 мм
• Тип крепления комплектующих к пластине: винты
• Материал пластины: алюминиевый сплав
• Цвет: черный
• Количество роликов: 4 шт.

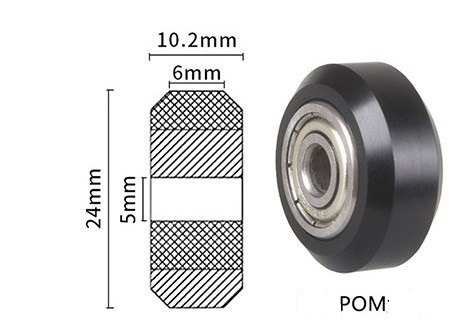

• Диаметр роликов: 24 мм
• Серия соответствующего профиля: 20 V-slot
• Вес: 105 г

На площадке каретки предусмотрены отверстия для крепления необходимых компонентов. Это дает возможность закрепить профиль и установить дополнительную короткую перемычку, если того требует конструкция. Благодаря такой компоновке каретка хорошо подходит для сборки подвижных узлов в оборудовании, где требуется жесткость, повторяемость перемещения и удобная интеграция с профилями серии 2020.

Данная модель оснащена эксцентриком, с помощью которого можно с легкостью регулировать прижим каретки к профилю. Это особенно удобно во время первичной установки, настройки и обслуживания механизма. Регулировка прижима помогает адаптировать каретку под конкретный профиль и добиться корректного контакта роликов с направляющей поверхностью без лишнего люфта. Такой принцип настройки делает монтаж более понятным даже при самостоятельной сборке конструкции ⚙️.

Процесс установки каретки на профиль

Необходимо отвести оба ролика в сторону от профиля поворотом эксцентрика для обеспечения нужной ширины. После установки — прижать ролики к профилю.

Этот способ установки удобен тем, что позволяет быстро подготовить каретку к монтажу без сложных операций. После правильной регулировки узел получает стабильное прилегание к профилю, а перемещение становится более ровным. Для многих проектов это важный момент, особенно если каретка используется в системах позиционирования, печати, гравировки или перемещения инструмента.

Применение

3D-принтеры, лазерные станки, фрезерные станки и т.д.

Роликовая каретка данного типа востребована в тех случаях, когда необходимо организовать плавное движение по профилю 20 V-slot в компактной механической системе. Она может использоваться в подвижных столах, порталах, осях перемещения, узлах подачи и других механизмах, где важны простота сборки и возможность тонкой регулировки. За счет формата 65х65 и четырех роликов каретка подходит для создания устойчивого опорного узла в различных DIY- и производственных проектах 🛠️.

Алюминиевая пластина служит основой для крепления комплектующих и обеспечивает удобство компоновки механики. Черный цвет делает изделие универсальным по внешнему виду и хорошо сочетаемым с большинством компонентов станочных и инженерных сборок. Формат крепления на винты упрощает интеграцию в уже существующие проекты, где используются стандартные монтажные решения для профиля серии 2020.

Если вам нужна роликовая каретка для профиля 2020 V-Slot с возможностью регулировки прижима, данная модель станет удачным выбором для сборки безлюфтовых систем перемещения. Она подходит для модернизации оборудования, ремонта подвижных узлов и создания новых механизмов на базе алюминиевого профиля. Благодаря продуманной конструкции каретку удобно использовать в проектах, где требуется сочетание компактности, функциональности и понятной установки ✅.

Перед покупкой важно сопоставить параметры каретки с вашей конструкцией: серией профиля, геометрией узла, способом крепления и задачами по перемещению. Эта модель рассчитана на профиль серии 20 V-slot и может быть полезна как для единичной замены компонента, так и для комплексной сборки оборудования. Если вы собираете 3D-принтер, лазерный станок, фрезерный станок или другой механизм на профилях 20×20, 20×40 или 20х60, такая каретка поможет реализовать аккуратный и надежный подвижный узел.
