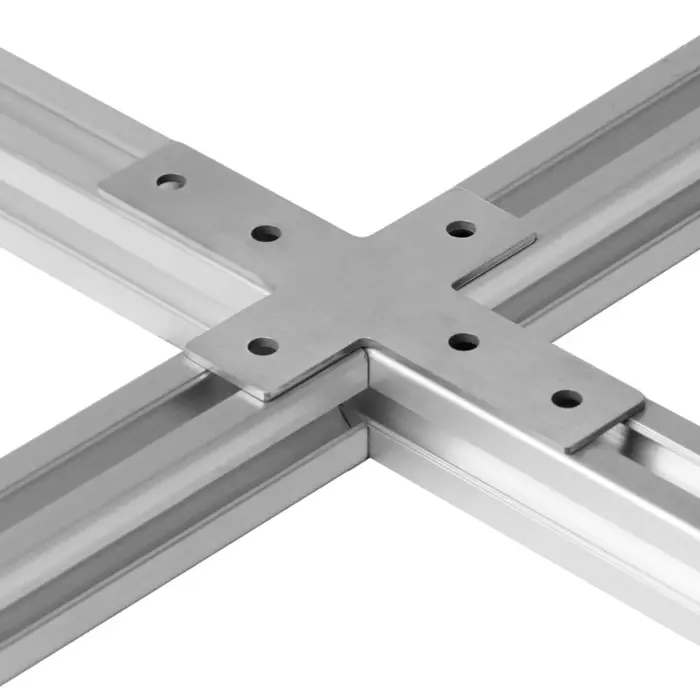

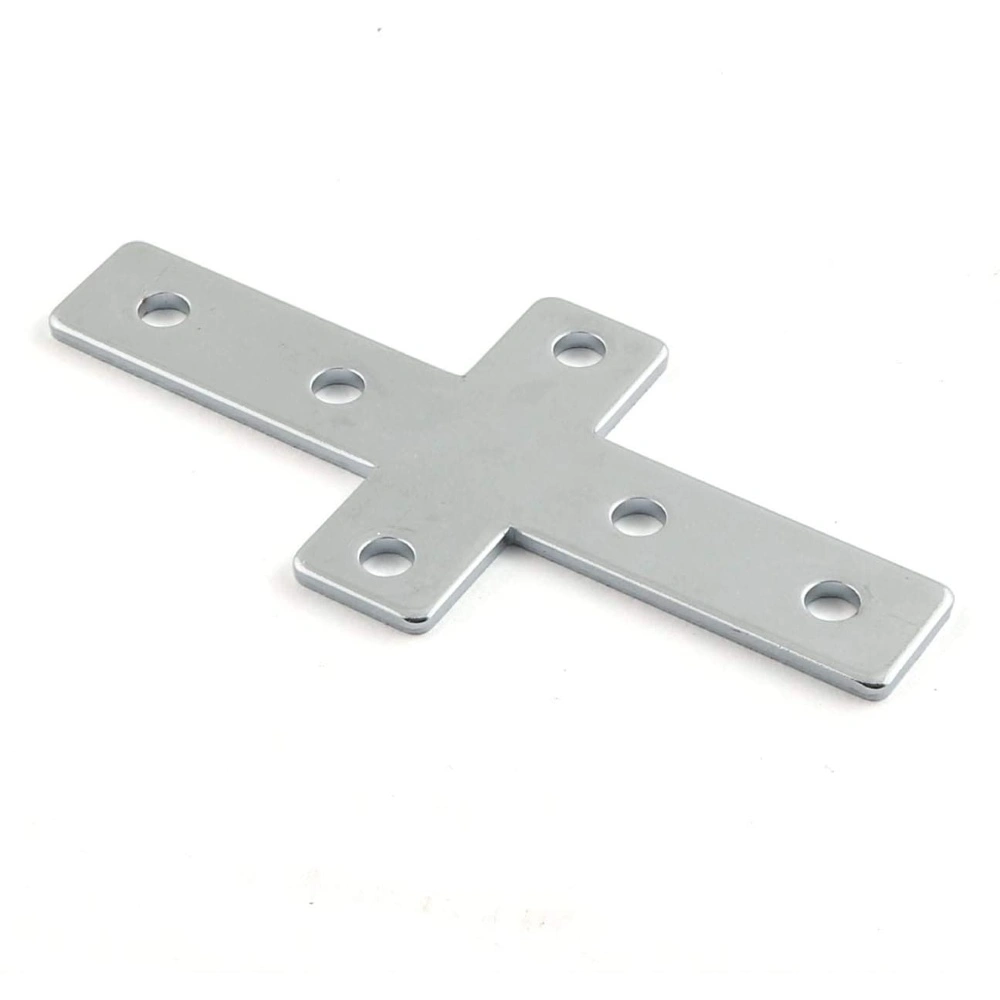

Крестообразное крепление для станочного профиля 30×30

Крестообразное крепление для станочного профиля 30×30 — это надежный монтажный элемент для соединения алюминиевых конструкционных профилей в перекрестных точках. Такой формат крепежа удобен при сборке рам, рабочих столов, станков, 3D-принтеров и других модульных систем, где важны жесткость, повторяемость монтажа и аккуратная геометрия конструкции. 🔩

Характеристики товара

• Материал: нержавеющая сталь 201, шлифованная

• Толщина пластины: 2,4 мм

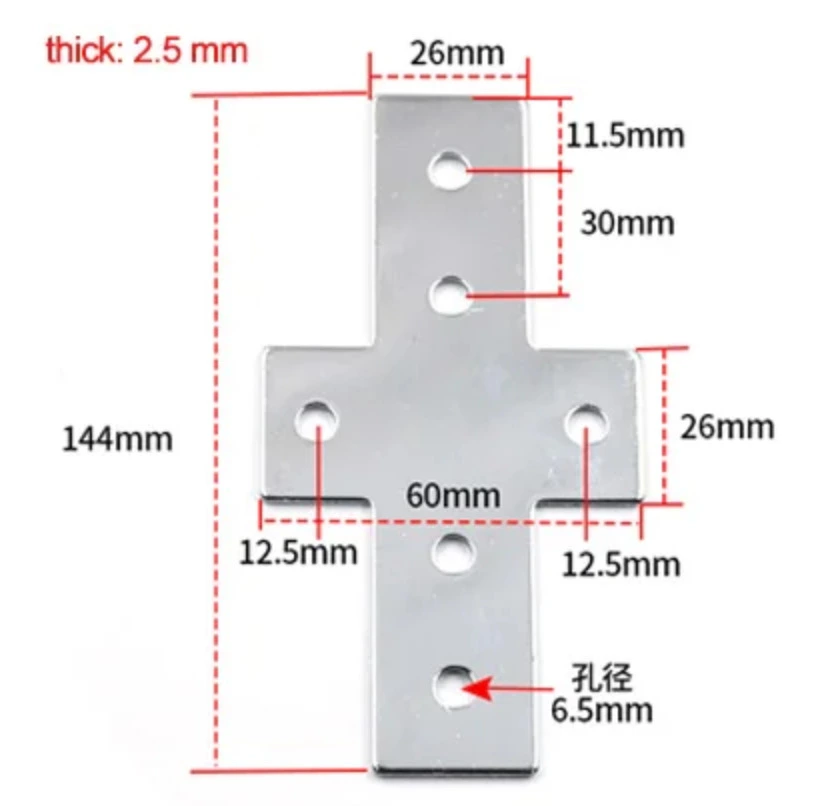

• Диаметр заранее просверленных отверстий: Φ6,5 мм (6 отверстий)

• Шаг отверстий (по центрам): 30 мм и 60 мм

• Подходящий размер профиля: 30×30 мм

• Вес изделия: ~96 г

Назначение и применение

Крестообразное крепление применяется для усиленного соединения профилей в узлах пересечения. Такая форма помогает распределить нагрузку сразу по нескольким направлениям и делает соединение более стабильным при эксплуатации. Деталь подходит для работы со станочным профилем серии 3030 и используется там, где требуется собрать прочный каркас без сложной механической обработки. ⚙️

Изделие особенно удобно в проектах, где необходимо быстро собрать модульную конструкцию и при необходимости обслуживать, дорабатывать или перестраивать ее в дальнейшем. Крепление можно использовать в рамах оборудования, опорных участках, узлах стыковки секций, а также в различных самодельных и промышленных конструкциях на базе алюминиевого профиля 30×30.

Преимущества конструкции

Форма пластины рассчитана на перекрестное соединение и хорошо подходит для участков, где обычного уголка или линейной соединительной пластины недостаточно. Наличие 6 заранее просверленных отверстий диаметром Φ6,5 мм упрощает установку и сокращает время сборки. При правильном подборе крепежа монтаж выполняется быстро, а сама конструкция получает дополнительную жесткость. 🛠️

Шлифованная нержавеющая сталь 201 обеспечивает хорошую износостойкость, устойчивость к коррозии и аккуратный внешний вид. Это делает крепление практичным выбором не только для производственных задач, но и для мастерских, лабораторных стоек, корпусов оборудования и других конструкций, где важны долговечность и чистая сборка.

Толщина пластины 2,4 мм помогает сохранить баланс между прочностью детали и удобством монтажа. За счет этого крепление подходит для создания надежных соединений без излишней массивности узла. Если конструкция собирается из профиля 30×30, такой формат пластины позволяет получить понятный и повторяемый монтажный результат.

Что важно учитывать при выборе

При подборе соединительной пластины важно ориентироваться на размер профиля, схему отверстий и условия эксплуатации. Данная модель рассчитана именно на профиль 30×30 мм, а шаг отверстий 30 мм и 60 мм делает ее удобной для типовых задач сборки. Перед установкой стоит проверить соответствие используемых болтов, гаек и пазовой фурнитуры параметрам профиля и конкретного узла соединения.

Если конструкция будет работать при вибрациях, периодических нагрузках или в составе станочного оборудования, рекомендуется уделить внимание равномерной затяжке крепежа и правильному расположению пластины в узле. Это помогает сохранить геометрию рамы и снизить риск ослабления соединения со временем.

Для каких конструкций подходит

Крестообразное крепление 30×30 мм можно использовать при сборке:

• станочных и вспомогательных рам;

• каркасов для 3D-принтеров;

• рабочих столов и стоек;

• модульных алюминиевых конструкций;

• перекрестных соединений внутри каркасных систем.

Благодаря понятной геометрии и готовым отверстиям крепление удобно как для серийной сборки, так и для единичных проектов. Это практичное решение для мастеров, сервисных специалистов, производителей оборудования и всех, кто работает со станочным профилем серии 3030. 📦

Почему стоит выбрать именно этот вариант

Эта соединительная пластина сочетает в себе совместимость с профилем 30×30, удобную схему отверстий и материал, рассчитанный на длительное использование. Она помогает получить надежное соединение без лишних доработок, а также упрощает монтаж в тех случаях, когда требуется собрать прочный перекрестный узел быстро и аккуратно.

Крестообразное крепление 30×30 мм — надежное решение для прочного и долговечного соединения профилей. Оно подойдет для задач, где важны жесткость, стабильность конструкции и удобство дальнейшего обслуживания. Если вы собираете каркас на базе профиля 3030, такой тип крепления станет полезным элементом в системе соединения. ✅
