Алюмінієвий верстатний профіль: основа вашого верстата з ЧПУ

Алюмінієвий верстатний профіль — це конструкційний елемент, з якого збирають рами, портали та рухомі вузли для верстатів з ЧПУ і 3D-принтерів. Завдяки пазам і точній геометрії він дає жорсткість і простоту складання без зварювання, що особливо важливо і для саморобних проєктів, і для дрібносерійного виробництва. У цій категорії зібрані профілі типорозмірів від 10×14 до 45×45 мм, з пазами T-slot і V-slot, в анодованому та неанодованому виконанні, у порізці від 300 мм до 2 метрів.

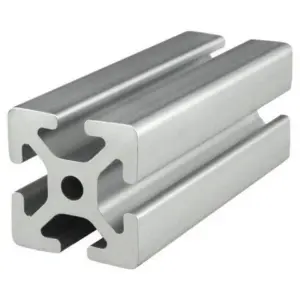

Що таке T-slot і V-slot: який профіль вибрати

Профілі T-slot мають П-подібний паз, у який заводяться Т-гайки та закладні сухарі. Це універсальний варіант для більшості конструкцій: столи, кронштейни, кріплення напрямних, огорожі. Профілі V-slot мають скіс під 45° по краях паза — по ньому котяться ролики каретки, тому профіль одночасно працює і як силовий елемент, і як готова лінійна напрямна. Якщо вам потрібна нерухома рама — беріть T-slot, якщо по профілю має їздити каретка — V-slot. Детальне порівняння двох типів з прикладами складання розібране в нашій статті — посилання наприкінці сторінки.

Яку серію профілю брати під завдання

Серія 2020 — універсальний розмір для 3D-принтерів, легких граверів і настільних верстатів; під нього найбільший вибір фурнітури. Серії 3030 і 4040 йдуть на рами фрезерних верстатів, робочі столи та стійки, де потрібна жорсткість на згин. Серія 4545 розрахована на важкі портали й промислові конструкції. Профіль 10×14 зручний для дрібних вузлів, кронштейнів і легких напрямних, де 2020 вже завеликий.

Навіщо потрібне анодування

Анодований шар захищає алюміній від окислення і не залишає слідів на руках та деталях. Його варто брати туди, де профіль часто торкаються, де є вологість або де конструкція стоїть на виду. Для внутрішніх силових елементів рами різниці в міцності немає — анодування впливає на поверхню, а не на геометрію. Коли саме має сенс переплачувати за анодування, ми розібрали в окремому матеріалі.

Що ще знадобиться

Сам по собі профіль — це лише балка. Для складання потрібні кутові з’єднувачі або накладні L-кути, закладні гайки чи Т-гайки відповідної серії, гвинти DIN 912 або ISO 7380 і заглушки-вкладиші, які закривають паз від пилу та стружки. Уся ця фурнітура є в сусідньому розділі каталогу й розсортована за серіями, щоб не переплутати розмір паза.
