Лінійні підшипники (кулькові втулки) закритого типу застосовуються у загальному машинобудуванні для легкого та плавного переміщення кареток, платформ та інших механізмів по циліндричних напрямних. Лінійний підшипник LM12UU 12мм Посадковий діаметр: 12 мм. Діаметр валу (напрямної) – 12 мм Зовнішній діаметр: 21 мм Довжина: 30 мм Кількість ланцюгів кульок: 4 Захист: Закритий з 2-х сторін, сепаратор…
Відображення 41–60 результату 71
-
64 грн -
64 грнЛінійний підшипник LM16UU для валу SF16 WV16 разом із опорами SH16 або SHF16 Внутрішній діаметр: 16.2 мм Розміри: 37*28 мм Вага: 64 гр
-
96 грн
Габаритні розміри і маса Внутрішній діаметр підшипника d 20 мм Зовнішній діаметр підшипника D 32 мм Висота (ширина) зовнішнього кільця підшипника C 42 мм Вантажопідйомність підшипника динамічна C 1.57 кН Вантажопідйомність підшипника статична Co 1.23 кН Маса 0.09 кг
-
167 грнЛінійний підшипник LM25UU для валу SF25 WV25 Зовнішній діаметр(D): 40 мм Внутрішній діаметр(dr): 25 мм Довжина(L): 59 мм
-
140 грнЛінійний підшипник серії LM04LUU – це елемент лінійного переміщення, який використовується в комбінації з циліндричною напрямною для забезпечення прямолінійного руху, також їх називають кульковими втулками, лінійними втулками. Ціна вказана на 1 шт. Розмір: Зовнішній діаметр: 8 мм Внутрішній діаметр: 4 мм Довжина: 23 мм
-
46 грнЛінійний підшипник серії LM4UU – це елемент лінійного переміщення, що використовується в комбінації з циліндричною напрямною для забезпечення «нескінченного» прямолінійного руху. Кульки знаходяться в контакті з циліндричною напрямною. Це дозволяє здійснювати лінійне переміщення з мінімальним тертям і досягати точного та плавного переміщення у всьому діапазоні допустимих навантажень. Характеристики: внутрішній діаметр 4мм зовнішній діаметр 8мм довжина…
-
140 грнВид підшипника: лінійний Модель підшипника: LM5UU Зовнішній діаметр підшипника: 15 мм Внутрішній діаметр підшипника: 5 мм Вага підшипника: 14 г Колір: сріблястий
-
44 грнЯкісний лінійний підшипник LM5UU. Зовнішній діаметр: 10 мм Внутрішній діаметр: 5 мм Довжина: 15 мм
-
36 грнЛінійний підшипник LM6UU для валів діаметром 6мм. Основне призначення – використання у вузлах лінійного руху ЧПУ верстатів, 3D-принтерів, плотерів та інших механічних пристроїв. Зовнішня оболонка: гартована вуглецево-хромована сталь GCr15 Чотири ряди блискучих кульок із сталі GCr15 Внутрішня оболонка: пластик. Довжина: 19 мм Зовнішній діаметр: 12 мм Внутрішній діаметр: 6 мм
-
29 грнЛінійний підшипник серії LM8UU – це елемент лінійного переміщення, що використовується в комбінації з циліндричною напрямною для забезпечення прямолінійного руху, також їх називають кульковими втулками, лінійними втулками. Розмір LM8UU: Довжина: 24 мм Зовнішній діаметр: 15 мм Внутрішній діаметр: 8 мм
-
246 грнLMF12LUU Фланцеві лінійні підшипники використовують з циліндричним валом для отримання точності руху при роботі на верстатах з ЧПУ. Підшипники LMF мають: сталевий корпус, в якому знаходиться пластиковий сепаратор із кількома рядами кульок (від 4 до 6 рядів); ущільнення з вулканічної гуми по обидва торці сепаратора; фланець на одному з торців із чотирма наскрізними нерізьбовими монтажними…
-
218 грнЦіна за штуку. Фланцеві лінійні підшипники використовують з циліндричним валом для отримання точності руху при роботі на верстатах з ЧПУ. Даний тип підшипника дозволяє установку у вузли та механізми на площині, перпендикулярні напрямку руху, а також у пристроях, де вал рухається щодо підшипника.
-

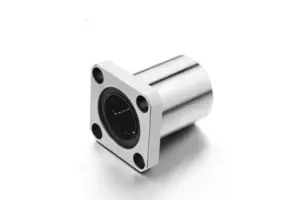

92 грнПідшипник фланцевий кульковий LMK6UU для подальшого встановлення на лінійний вал 6мм. Оснащений двостороннім ущільненням у вигляді кільцевого сальника із вулканізованої гуми. Фланцевий лінійний підшипник LMK6UU з прямокутним фланцем використовується з циліндричним валом для отримання точності руху при роботі на верстатах з ЧПУ. Конструкція такого підшипника дозволяє суттєво знизити тертя, збільшити навантаження та швидкість руху. Кожух…
-
90 грн
Підшипник фланцевий кульковий LMK8UU для подальшого встановлення на лінійний вал 8мм. Оснащений двостороннім ущільненням у вигляді кільцевого сальника із вулканізованої гуми.
-
453 грнХарактеристики Внутрішній діаметр 25мм Вид Виробник ZLWLⓇ Довжина 65мм Країна походження Китай
-
75 грнХарактеристики Внутрішній діаметр 16 мм Виробник – Довжина 37 мм Країна походження Китай
-
124 грнНові лінійні підшипники LM20UUOP для направляючого валу для побудов механізмів переміщення. Внутрішній діаметр 20мм Характеристики Внутрішній діаметр 20мм Виробник Китай Довжина 59мм Країна походження Китай
-
388 грнКількість рядів кульок 6 dr, мм 40 (0/-10µм) +8/0µм D, мм 60 (0/-16µм) L, мм 80 (0/-300µм) Ексцентричність, µм 15 Радіальність, µм -8 Навантаження, N 1570 Навантаження З, N 2740
-
174 грнЦіна за штуку. Фланцеві лінійні підшипники використовують з циліндричним валом для отримання точності руху при роботі на верстатах з ЧПУ. Даний тип підшипника дозволяє установку у вузли та механізми на площині, перпендикулярні напрямку руху, а також у пристроях, де вал рухається щодо підшипника.
-
207 грнLMH8LUU Фланцеві лінійні підшипники використовуються з циліндричним валом для отримання точності руху при роботі на верстатах з ЧПУ. Головна відмінність серії LMH від інших типів лінійних підшипників – усічені фланці, які дозволяють проводити монтаж на обмеженій площі.
Кінець змісту
Кінець змісту
Лінійні підшипники LM — точність і плавність ходу для ваших верстатів
Лінійні підшипники LM — це ключові компоненти для будь-якого обладнання з ЧПУ, 3D-принтерів та інших механізмів, де потрібен рух по прямій лінії. Вони забезпечують низьке тертя, високу точність позиціонування та тривалий термін служби. У категорії представлені моделі з різними типами фланців, що дозволяє підібрати оптимальний варіант для конкретної конструкції.
Що таке лінійні підшипники LM і для чого вони потрібні
Лінійні підшипники LM — це втулки, які рухаються вздовж вала, забезпечуючи плавне і точне переміщення механічних вузлів. Вони широко застосовуються у верстатах з ЧПУ, 3D-принтерах, лазерних граверах та іншому обладнанні, де потрібна висока якість лінійних переміщень. Залежно від конструкції, вони можуть мати різні типи фланців для кріплення до корпусу.
Як обрати правильний лінійний підшипник
Вибір лінійного підшипника залежить від кількох факторів. Перш за все, зверніть увагу на розмір: ваша вісь повинна відповідати внутрішньому діаметру підшипника. Також важливо визначити тип фланця: квадратний (LMK), круглий (LMF) або фігурний (LMH). Для більшої довжини ходу можна обрати подовжені моделі (LUU), які забезпечують кращу підтримку і розподіл навантаження.
Сумісність та застосування
- LMK (квадратний фланець): для монтажу на плоскі поверхні з використанням гвинтів по кутах. Підходить для більшості стандартних вузлів.
- LMF (круглий фланець): компактний варіант для кріплення з обох боків, часто використовується в обмеженому просторі.
- LMH (фігурний фланець): для кріплення з одного боку, забезпечує додаткову жорсткість конструкції.
Усі підшипники LM відрізняються високою точністю виготовлення, що гарантує плавний і безшумний рух. Вони витримують значні навантаження і підходять для тривалої експлуатації навіть в інтенсивних режимах роботи.
Корисні статті LMK vs LMF — у чому різниця між лінійними підшипниками?
