Якщо ваш 3D-принтер або ЧПУ-верстат друкує нерівно по висоті, зміщує шари або видає характерне «клацання» під час руху осі Z — найімовірніше, проблема у муфті між кроковим двигуном і ходовим гвинтом. 🎯 Саме муфта відповідає за передачу крутного моменту та компенсацію неспіввісності валів.

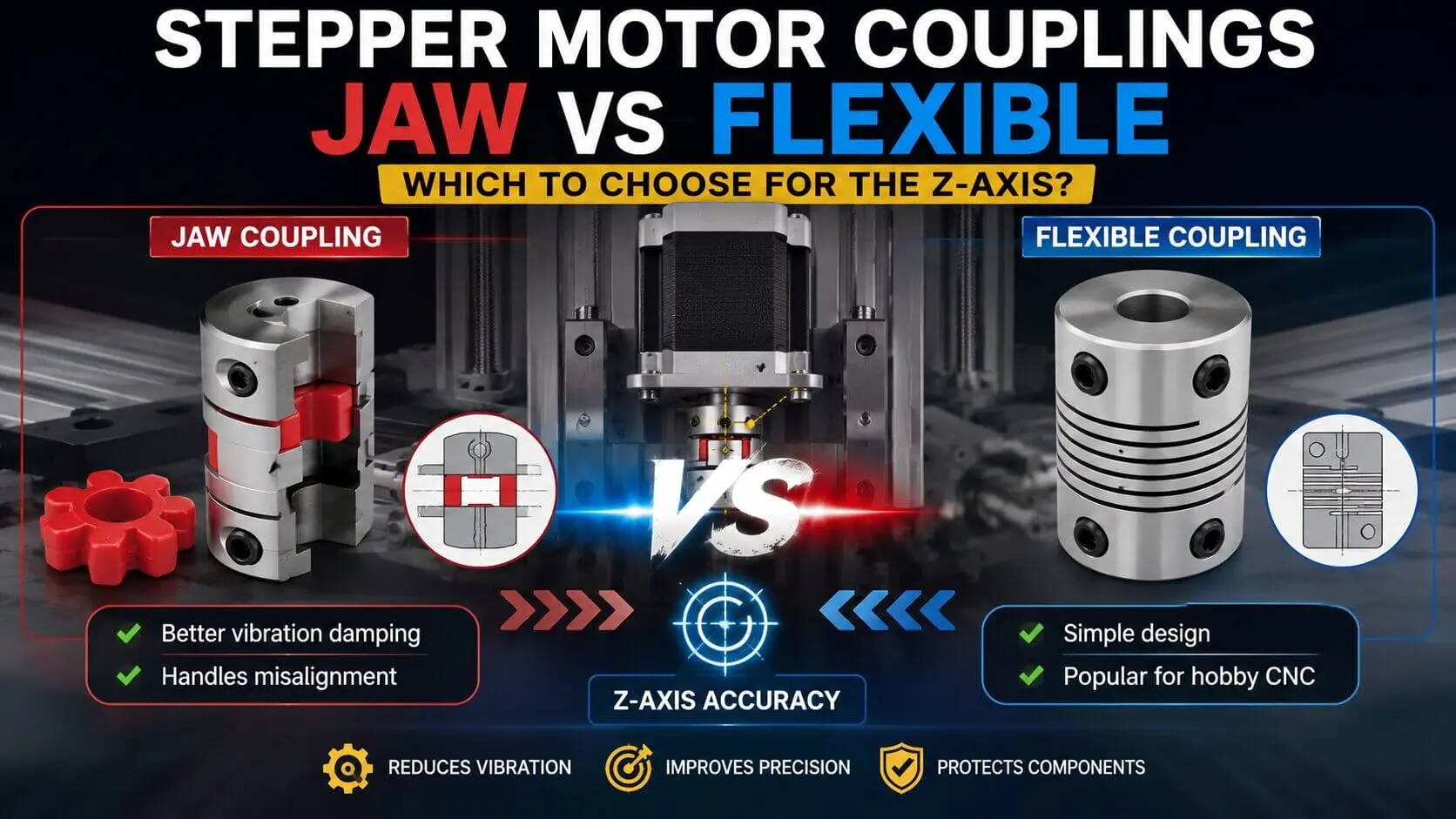

У цій статті розберемо два найпопулярніші типи: кулачкову (Oldham / jaw coupling) і пружну (helical / spider coupling), і допоможемо вам зробити правильний вибір. ✅
⚙️ Що таке муфта і навіщо вона потрібна
Муфта — це з’єднувальний елемент між валом крокового двигуна і трапецеїдальним або кульково-гвинтовим шпинделем осі Z. Без неї пряме жорстке з’єднання неможливе через допуски виготовлення деталей.
Основні функції муфти:
✅ Передача крутного моменту від двигуна до гвинта 💪
✅ Компенсація радіального, осьового та кутового зміщення 🔄
✅ Гасіння вібрацій та мікроударів ⚡
✅ Захист підшипників двигуна від осьових навантажень 🛡️
🟡 Кулачкова муфта (Jaw / Oldham Coupling)
Кулачкова муфта складається з двох металевих напівмуфт (зазвичай алюміній) і центральної вставки — еластомерної або тертонової зірки. Конструкція компенсує неспіввісність завдяки ковзанню вставки між кулачками.
✅ Переваги кулачкової муфти:
✅ Висока жорсткість по осі обертання — мінімальний люфт
✅ Добре передає крутний момент без пружинення
✅ Менша інерція — швидке реагування двигуна
✅ Центральний елемент легко замінити без розбирання всієї осі
✅ Нижча ціна порівняно з якісними пружними аналогами
❌ Недоліки кулачкової муфти:
❌ Компенсує меншу кутову неспіввісність (зазвичай до 1°)
❌ Зірка з часом зношується і потребує заміни
❌ Може видавати стук при реверсі за значного зносу
🔵 Пружна муфта (Helical / Flexible Coupling)
Пружна муфта — це монолітна деталь із прорізами по спіралі, яка надає їй пружності. Виготовляється зазвичай з алюмінію або нержавіючої сталі. Компенсує всі види неспіввісності за рахунок пружного скручування.
✅ Переваги пружної муфти:
✅ Компенсує кутову неспіввісність до 3–5°
✅ Монолітна конструкція — немає елементів, що зношуються
✅ Тихіша робота, мінімум вібрацій
✅ Підходить для осі Z із великими навантаженнями
❌ Недоліки пружної муфти:
❌ Пружинний ефект може створювати мікролюфт по осі Z
❌ При надмірному навантаженні можливе скручування і деформація
❌ Дещо вища інерція через більшу масу
📊 Порівняльна таблиця
|
🟡 Кулачкова муфта |
🔵 Пружна муфта |
|
Жорсткість |
Висока |
|
Компенсація неспіввісності |
Середня (до 1°) |
|
Знос деталей |
Є (зірка) |
|
Рівень шуму |
Середній |
|
Ціна |
Нижча |
|
Пружинний ефект |
Мінімальний |
🎯 Що вибрати для осі Z?
Для осі Z більшості 3D-принтерів і легких ЧПУ-верстатів рекомендується кулачкова муфта — вона забезпечує точніше позиціонування завдяки мінімальному пружинному ефекту по осі.
Пружна муфта підійде, якщо у вас є значна неспіввісність між двигуном і гвинтом, яку складно усунути механічно.
🛒 Де купити муфти в Україні
У магазині Neox (neox.com.ua) ви знайдете широкий асортимент муфт, крокових двигунів і запчастин для 3D-принтерів і ЧПУ-верстатів. Швидка доставка по Україні, наявність на складі. 🚀
❓ Часті запитання
Яка муфта краще для принтера Creality Ender 3?
Рекомендується кулачкова муфта з якісною еластомерною зіркою — вона забезпечує точний друк без зміщення шарів по Z.
Чи можна поставити пружну муфту на ЧПУ?
Так, але лише якщо ваш верстат має достатньо жорстку механіку і вал добре відцентрований. Інакше пружинний ефект зменшить точність обробки.
📌 Висновок
🔩 Кулачкова муфта — вибір для точності. 🔵 Пружна муфта — вибір для компенсації похибок монтажу. Правильна муфта — запорука стабільного друку та фрезерування без артефактів.
