Лінійні вали широко використовуються в ЧПУ верстатах, 3D-принтерах, автоматизованих системах та різноманітному промисловому обладнанні. Проте при великих навантаженнях або довгих прольотах може виникати прогин валів, що негативно впливає на точність роботи обладнання.

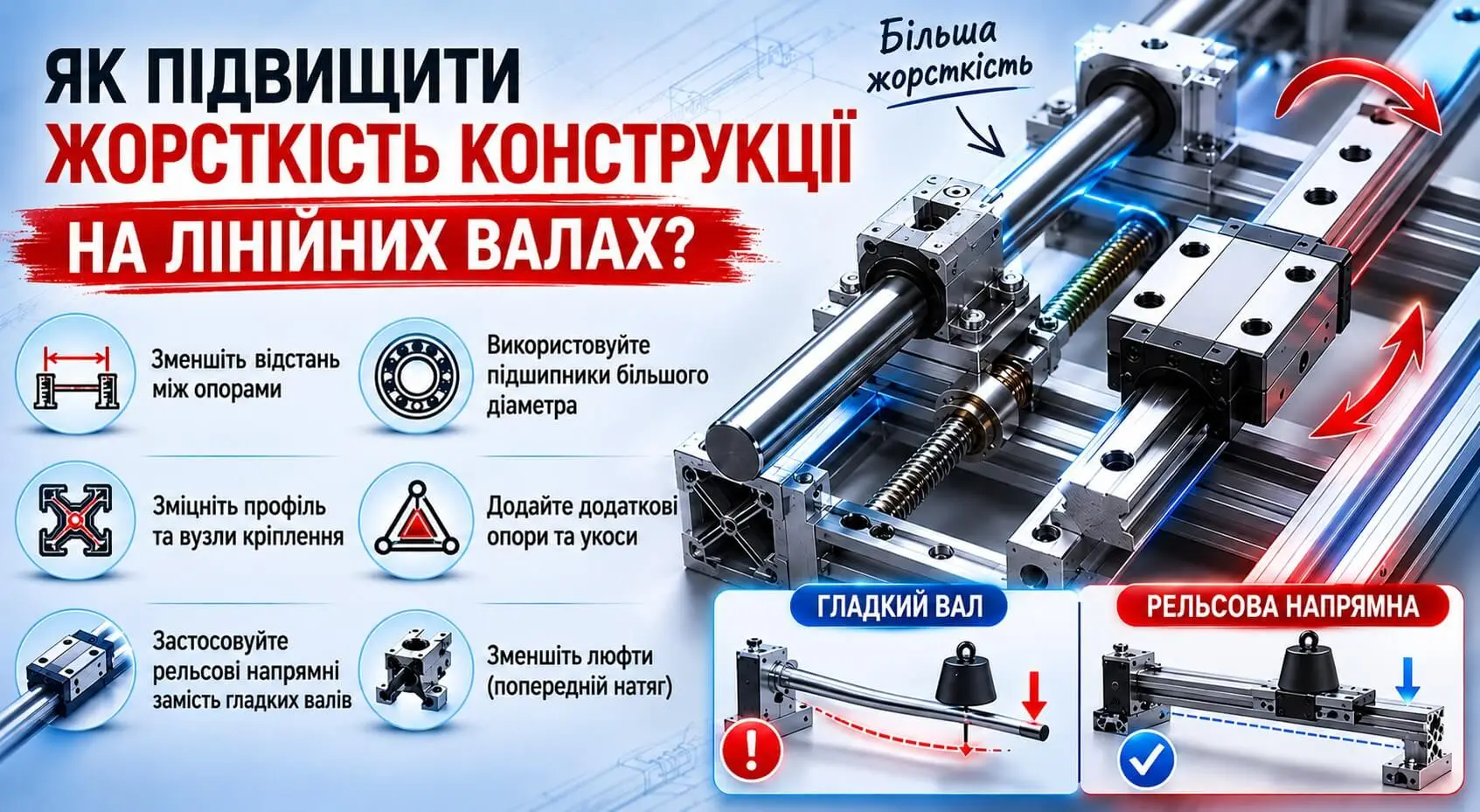

У цій статті розглянемо ефективні способи підвищення жорсткості конструкцій на лінійних валах. 🔧
📏 Використовуйте опорні напрямні SBR
Найефективніше рішення — заміна звичайних круглих валів на опорні напрямні серії SBR.
✅ Вал підтримується по всій довжині
✅ Мінімальний прогин навіть при значних навантаженнях
✅ Вища точність позиціонування
✅ Збільшений термін служби підшипників
Особливо актуально для осей довжиною понад 500 мм.
🔩 Збільшуйте діаметр валів
Жорсткість валу напряму залежить від його діаметра.
Наприклад:
🔹 Вал Ø12 мм значно жорсткіший за Ø10 мм
🔹 Вал Ø16 мм жорсткіший за Ø12 мм майже втричі
🔹 Вал Ø20 мм підходить для важких конструкцій
При проєктуванні завжди варто використовувати максимально можливий діаметр валів у межах бюджету та габаритів.
-
-
-
Лінійний циліндричний вал SF 38мм
3456 грн -
📐 Скорочуйте довжину прольоту
Чим більша відстань між точками кріплення валу, тим сильніше він прогинається.
Рекомендується:
✔ Додавати додаткові опори
✔ Скорочувати консольні ділянки
✔ Розташовувати навантаження ближче до точок кріплення
Навіть одна додаткова опора може суттєво збільшити жорсткість системи.
⚙️ Використовуйте два вали замість одного
Для більшості лінійних осей застосовується паралельна установка двох валів.
Переваги:
✅ Краща стійкість до перекосів
✅ Менше навантаження на кожен вал
✅ Підвищена точність переміщення
Це особливо важливо для портальних конструкцій.
🏗 Посилюйте каркас конструкції
Навіть найтовстіші вали не допоможуть, якщо рама недостатньо жорстка.
Для посилення конструкції рекомендується:
🔹 Використовувати алюмінієвий профіль 30×30, 4040 або 4545
🔹 Застосовувати металеві косинки та кутники
🔹 Встановлювати поперечні перемички
🔹 Зменшувати вібрації конструкції
Жорстка рама дозволяє повністю реалізувати потенціал лінійних напрямних.
🔧 Правильно підбирайте лінійні підшипники
Якісні корпусні підшипники SC, SHF та SBR значно покращують роботу системи.
Важливо:
✔ Уникати люфтів
✔ Використовувати якісні підшипники перевірених виробників
✔ Регулярно перевіряти знос вузлів
🚀 Перехід на рейкові напрямні
Якщо потрібна максимальна жорсткість та точність, варто розглянути рейкові напрямні HGH або MGN.
Переваги:
✅ Практично відсутній прогин
✅ Висока вантажопідйомність
✅ Мінімальні люфти
✅ Професійний рівень точності
Такі системи широко використовуються у промислових ЧПУ верстатах.
✅ Висновок
Для підвищення жорсткості конструкції на лінійних валах рекомендується комплексний підхід:
🔹 Використовувати опорні напрямні SBR
🔹 Збільшувати діаметр валів
🔹 Скорочувати довжину прольотів
🔹 Посилювати каркас профілем та кутниками
🔹 Використовувати якісні підшипники
🔹 Для максимальних навантажень переходити на рейкові напрямні
Такий підхід дозволить отримати більш точну, надійну та довговічну конструкцію для ЧПУ верстатів, 3D-принтерів та автоматизованих систем.
