Терморегулятор цифровий W1209 -50~+110C

Цифровий терморегулятор призначений для автоматичного регулювання поточної температури навколишнього середовища в діапазоні заданих параметрів. Діапазон вимірювання температури навколишнього середовища становить від -50 до +110 С. Визначення температури навколишнього середовища здійснюється за допомогою виносного датчика температури. Пристрій можна застосовувати для вимірювання та контролю температури в системах, що охолоджують і нагрівають, акваріумах, кімнаті, інкубаторах і т.д
Загальна характеристика:

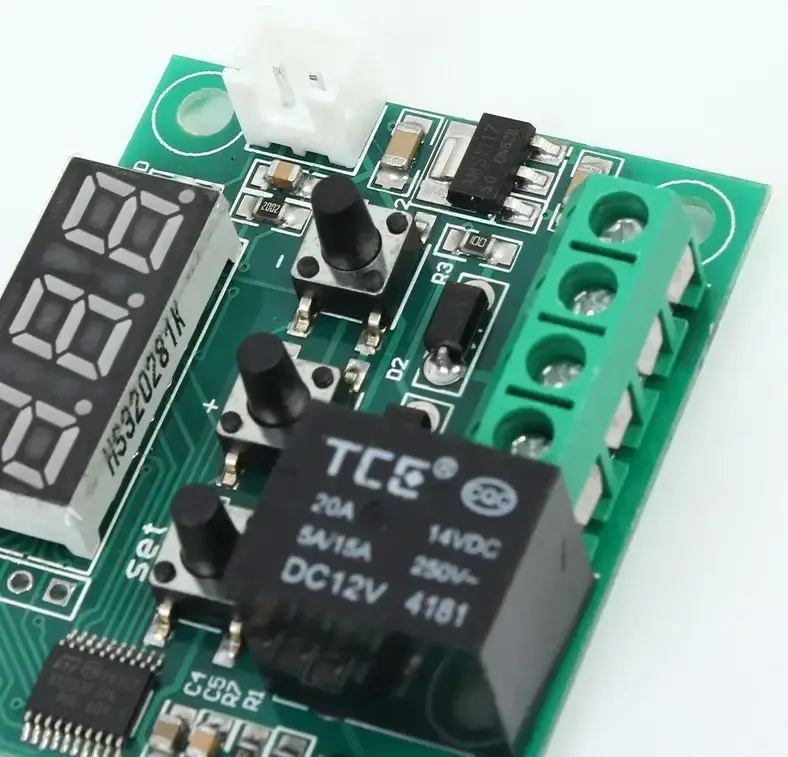

Інформація про поточну температуру навколишнього середовища виводиться на трирозрядний дисплей. Плата пристрою розроблена з урахуванням мікроконтролера, який порівнює поточні показники температури з пороговими значеннями. Регулятор температури може працювати в 2 режимах: охолодження та нагрівання.
Підключення пристрою:

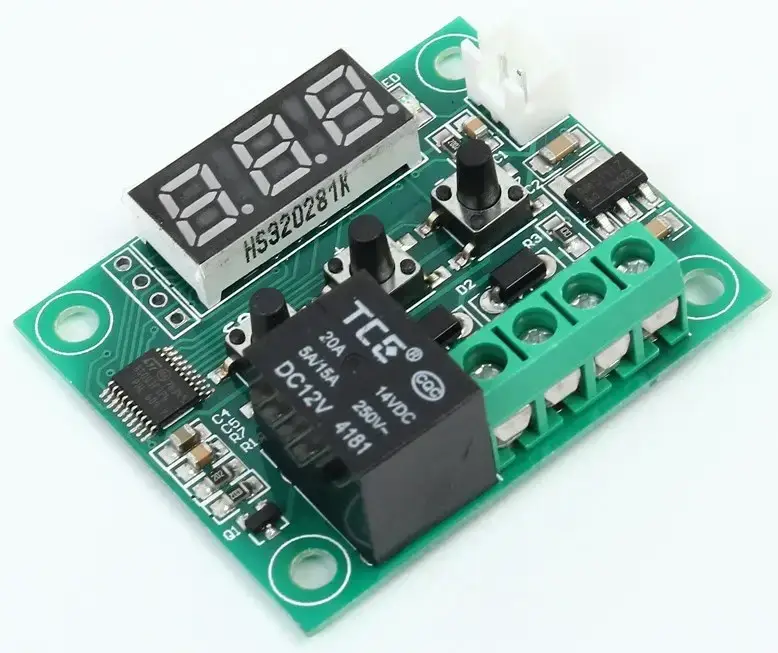

На платі модуля є: роз’єм для підключення виносного датчика температури та гвинтовий клемник для підключення навантаження та зовнішнього джерела живлення пристрою. Призначення висновків клемника:
K0, K1: підключається навантаження (послідовне підключення)
VCC: напруга живлення пристрою

GND: земля

Для керування пристроєм передбачені 3 кнопки:
SET (ліва): при натисканні відкриває меню пристрій або зберігає зміни
+ (центральна): збільшує значення параметрів

– (права): зменшує значення параметрів
